Zaawansowane naprawy elektroniki w BMW – diagnostyka oscyloskopowa w praktyce

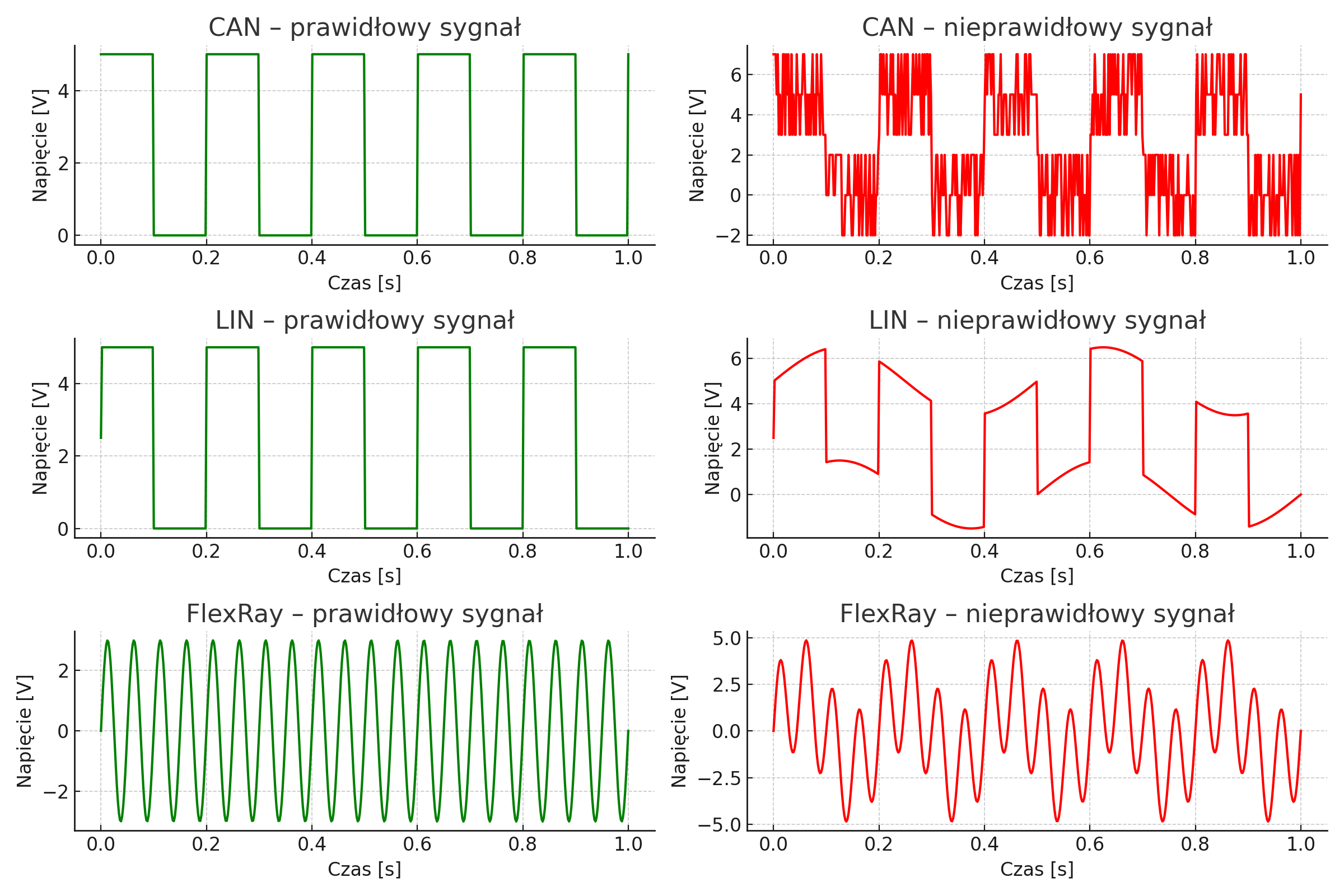

Sygnały magistral danych w pojazdach BMW
1. Wprowadzenie
Nowoczesne modele BMW to samochody, w których elektronika odgrywa kluczową rolę. Steruje ona nie tylko podstawowymi funkcjami silnika czy skrzyni biegów, ale także odpowiada za systemy bezpieczeństwa (ABS, DSC, poduszki powietrzne), komfort (klimatyzacja, multimedia, wspomaganie kierowcy) czy oszczędność paliwa. To oznacza, że w przypadku awarii nie wystarczy już tradycyjna mechanika – potrzebne jest zaawansowane podejście do diagnostyki.
Wielu kierowców i mechaników spotkało się z sytuacją, w której standardowy tester diagnostyczny (np. ISTA czy Launch) pokazuje jedynie kod błędu, ale nie pozwala wskazać faktycznej przyczyny problemu. Sam kod to tylko informacja o objawie – np. brak komunikacji ze sterownikiem ABS – ale przyczyna może tkwić zupełnie gdzie indziej: w uszkodzonej wiązce, zanieczyszczonej kostce, zwarciu w magistrali CAN, a czasem w samym module.
Tutaj do gry wchodzi oscyloskop – urządzenie, które umożliwia podgląd sygnałów elektrycznych w czasie rzeczywistym. Dzięki niemu można zobaczyć, czy dana linia CAN rzeczywiście przesyła dane, czy sygnał czujnika wału ma prawidłowy przebieg, albo gdzie w instalacji ginie impuls. W praktyce oznacza to, że oscyloskop pozwala znaleźć źródło problemu, a nie tylko jego skutek.
W ADM Serwis od lat korzystamy z tego typu narzędzi, łącząc je z wiedzą o budowie i schematach BMW. Dzięki temu jesteśmy w stanie skutecznie diagnozować i naprawiać nawet najtrudniejsze przypadki – takie, z którymi zwykły warsztat sobie nie radzi, szczególnie w sytuacjach po zalaniach czy pożarach instalacji.
2. Oscyloskop w diagnostyce BMW – czym jest i dlaczego jest niezbędny
W diagnostyce samochodów BMW oscyloskop to narzędzie, które pełni podobną rolę jak stetoskop u lekarza – pozwala „usłyszeć” to, czego gołym okiem ani standardowym testerem nie widać. Nowoczesne auta, takie jak BMW serii F i G, a także modele M, posiadają rozbudowaną sieć sterowników, które komunikują się między sobą za pomocą magistral CAN, LIN oraz FlexRay. Uszkodzenie jednej linii, skorodowany pin, czy nawet minimalne zwarcie potrafi zatrzymać komunikację w całym systemie, a tester wówczas pokaże tylko listę modułów „brak komunikacji”.
Oscyloskop pozwala podejść do problemu od strony sygnałów elektrycznych. Dzięki niemu możemy:
Zweryfikować sygnały magistrali CAN – sprawdzić czy przebieg napięcia (typowo 2,5–3,5 V) jest poprawny, czy pakiety danych nie zanikają i czy linia nie jest dociążona przez zwarcie.
Sprawdzić pracę czujników – np. czujnik położenia wału korbowego w silniku N63, czujnik wałka rozrządu w B58 czy sygnał sondy lambda w S55. Tester pokaże błąd „brak sygnału”, a oscyloskop pokaże, czy sygnał faktycznie nie wychodzi, czy ginie po drodze.
Zdiagnozować problemy po zalaniach lub pożarach – w przypadku BMW G20 czy X5 G05 po zalaniu często występują problemy z komunikacją w wiązce pod dywanem kierowcy. Oscyloskop pozwala natychmiast wskazać, gdzie sygnał zanika.
Sprawdzić zasilanie sterowników – np. modułu DSC czy FEM/BDC. Nawet chwilowe spadki napięcia potrafią powodować dziwne błędy i restart modułu, czego tester nigdy nie pokaże.
Przykład z życia warsztatu
Do ADM Serwis trafiło BMW X6 E71, w którym klient zgłaszał problem z całkowitym brakiem komunikacji z kilkoma modułami – między innymi CAS i ABS. Standardowa diagnostyka ISTA wskazywała jedynie listę błędów „brak komunikacji”, co nie dawało konkretnej odpowiedzi. Po podłączeniu oscyloskopu sprawdziliśmy linię CAN High i CAN Low – okazało się, że w jednym miejscu sygnał był zniekształcony. Po rozebraniu wiązki odkryliśmy skorodowaną spinkę masową. Po naprawie komunikacja wróciła, a auto działało poprawnie.
Inny przypadek to BMW F10, które po podniesieniu na podnośniku straciło komunikację z modułem GWS (dźwignia zmiany biegów). Zwykła diagnostyka wskazywała błąd „brak komunikacji”. Oscyloskop wykazał chwilowe zakłócenia sygnału LIN na przewodzie przy kostce – winny okazał się uszkodzony pin po manipulacjach przy instalacji.
Takie przykłady pokazują, że oscyloskop to narzędzie, które nie tylko ułatwia, ale wręcz umożliwia prawidłową naprawę elektroniki BMW, szczególnie przy nietypowych i trudnych przypadkach.
3. Typowe usterki wiązek i elektroniki BMW – pożary, zalania, uszkodzenia mechaniczne
Samochody BMW, szczególnie nowoczesne modele jak G20, G30 czy X5 G05, mają bardzo rozbudowaną sieć elektryczną. To powoduje, że uszkodzenia wiązek i elektroniki są częstym problemem, zwłaszcza po zalaniach, pożarach czy wypadkach. W wielu przypadkach zwykła diagnostyka komputerowa nie daje jasnej odpowiedzi – tester pokazuje jedynie brak komunikacji, a prawdziwe źródło usterki ukryte jest w przewodach. Tu właśnie oscyloskop daje przewagę.
Zalania i korozja wiązek
BMW G20 i G30 – woda pod dywanem kierowcy lub pasażera to jedna z najczęstszych usterek. Znajdują się tam newralgiczne złącza magistrali CAN i moduły (np. BDC). Nawet niewielka ilość wilgoci potrafi doprowadzić do korozji pinów i zaników komunikacji.
Przykład z warsztatu ADM Serwis – BMW X5 F15 po zalaniu miało problemy z elektryką: raz działał ABS, raz nie działało wspomaganie kierownicy, a zegary zawieszały się w trakcie jazdy. Oscyloskop pokazał, że sygnał CAN ginie w okolicach podłogi kierowcy. Po rozebraniu wiązki odkryliśmy zielony osad i przerdzewiałe piny. Po wymianie fragmentu wiązki i poprawie masy – auto odzyskało pełną sprawność.
Uszkodzenia po pożarach
BMW E70 X5 i E71 X6 – często spotykamy się z sytuacją, że po małym pożarze w komorze silnika (np. od zwarcia wiązki przy alternatorze) samochód jest odbudowywany, ale później występują losowe błędy. Tester wskazuje brak komunikacji z modułem DME lub DSC.
W takich sytuacjach oscyloskop pozwala sprawdzić, czy sygnały magistrali CAN są jeszcze poprawne, czy linia jest przerwana, a może dochodzi do zakłóceń przez nadtopiony fragment izolacji. Dzięki temu możemy zdecydować, czy wystarczy odbudowa fragmentu wiązki, czy konieczna jest wymiana całej sekcji.
Uszkodzenia mechaniczne
BMW F30 / F32 po wypadkach – przy uszkodzeniach przedniego zderzaka często dochodzi do porwania wiązek od kamer czy czujników parkowania. W efekcie systemy wspomagania przestają działać, a ISTA wyświetla szereg błędów dotyczących kamer i radarów.
BMW E83 X3 – spotkaliśmy się z przypadkiem, gdzie wiązka czujnika sprzęgła została źle poprowadzona i „schowana” przez poprzedniego mechanika. Objawiało się to błędem czujnika, choć sam element był sprawny. Oscyloskop pozwolił od razu zobaczyć, że sygnał nie dociera do sterownika.
Typowe miejsca awarii
Złącza przy modułach sterujących (FEM/BDC w F-serii, BDC w G-serii).
Wiązki w progach i podłodze (szczególnie podatne na wilgoć).
Punkty masowe – skorodowane lub luźne powodują „duchy w instalacji”, które często trudno namierzyć testerem.
Dzięki oscyloskopowi nie musimy zgadywać – widzimy realny stan sygnałów i możemy od razu wskazać, czy problem leży w module, czy w wiązce.
4. Zaawansowane przypadki – kiedy zwykły tester nie wystarczy
Standardowy tester diagnostyczny (np. ISTA, Launch, Autel) pozwala odczytać błędy i przeprowadzić testy elementów wykonawczych. Jednak w BMW coraz częściej zdarzają się sytuacje, gdzie tester zatrzymuje się na etapie „brak komunikacji” i nie daje żadnych szczegółowych wskazówek. To właśnie te przypadki pokazują, jak ogromną przewagę daje oscyloskop.
Przypadek 1 – BMW F10, brak komunikacji z GWS (moduł zmiany biegów)
Samochód po podniesieniu na podnośniku nagle stracił komunikację z GWS. Tester pokazywał jedynie błąd utraty komunikacji.
Oscyloskop pozwolił sprawdzić, czy na linii CAN do GWS występują prawidłowe przebiegi.
Okazało się, że linia CAN docierała, ale brakowało sygnału „wake-up”, który powinien pojawić się z modułu FEM.
Po dalszej diagnostyce odkryliśmy uszkodzoną masę przy złączu FEM. Tester nie był w stanie wskazać tego problemu – dopiero analiza przebiegów dała odpowiedź.
Przypadek 2 – BMW E71 X6, problem z modułem CA (Comfort Access)
Auto trafiło do nas z problemem centralnego zamka i brakiem reakcji na karty dostępu. Tester zgłaszał błąd „brak komunikacji z CA”, ale wszystkie bezpieczniki były sprawne.
Oscyloskop pokazał, że na magistrali LIN w momencie wywołania sygnału dochodziło do zakłóceń – sygnał przypominał „przesterowany kwadrat”.
Winowajcą okazał się przetarty przewód przy klapie bagażnika, który zwierał do masy. Bez oscyloskopu diagnoza mogłaby zająć kilka dni.
Przypadek 3 – BMW G20, brak komunikacji z kilkoma sterownikami naraz
W nowej G-serii problem jest jeszcze bardziej złożony, bo poza CAN i LIN pojawia się też FlexRay oraz Ethernet. W jednym przypadku G20 trafiło do nas z brakiem komunikacji z modułem DSC, ACSM i radarami asystenta jazdy.
Tester wyświetlał tylko długą listę błędów „no communication”.
Oscyloskop na linii FlexRay pokazał brak jednego z sygnałów różnicowych (A lub B).
Po prześledzeniu wiązki znaleźliśmy winny pin w złączu przy BDC – był nadpalony.
Przypadek 4 – BMW E60 z systemem CAS
Często przy problemach z uruchomieniem auta mechanicy wymieniają CAS lub DME „w ciemno”. W jednym przypadku E60 trafiło z błędem synchronizacji CAS – DME.
Tester sugerował „wymianę CAS”, ale oscyloskop ujawnił brak sygnału od czujnika wału korbowego na linii do DME.
Okazało się, że problem wcale nie leżał w CAS, tylko w przerwanym przewodzie ekranowanym.
Wszystkie te przypadki pokazują, że tester daje objaw, a oscyloskop pozwala znaleźć przyczynę. W praktyce warsztatowej to oszczędza czas i pieniądze, bo zamiast wymieniać moduły za kilka tysięcy złotych, naprawiamy wiązkę lub masę za kilkadziesiąt złotych.
5. Jak oscyloskop wspiera diagnostykę ECU i systemów w BMW serii F, G i U
Wraz z rozwojem technologii BMW, moduły sterujące w seriach F, G i U stały się jeszcze bardziej złożone i wrażliwe na zakłócenia w sygnałach. Standardowy tester może wskazać błąd czujnika lub brak komunikacji, ale nie pokaże, jak faktycznie wygląda przebieg sygnału. Oscyloskop natomiast daje możliwość przeanalizowania pracy systemu w czasie rzeczywistym.
Analiza sygnałów z czujników i aktuatorów
Czujniki wału i wałka rozrządu – w silnikach B48, B58 czy S55 przy diagnostyce problemów z synchronizacją zapłonu czy błędami VANOS kluczowe jest sprawdzenie, czy sygnały czujników Halla są stabilne i zsynchronizowane. Oscyloskop pozwala od razu zobaczyć, czy dochodzi do zaniku impulsów, zniekształceń lub przesunięcia fazowego.
Czujniki ciśnienia doładowania i paliwa – w nowoczesnych jednostkach błędy typu „za wysokie ciśnienie oleju” czy „niewłaściwe ciśnienie doładowania” mogą wynikać z zakłóceń w linii sygnałowej, a nie z samego czujnika. Oscyloskop pozwala rozróżnić, czy problem leży w czujniku, wiązce, czy w sterowniku ECU.
Sterowanie wtryskiwaczami i cewkami zapłonowymi – w silnikach B47 i B57 (diesle) czy B58 (benzyna) możemy sprawdzić kształt impulsu sterującego wtryskiem. To umożliwia szybkie rozróżnienie, czy problem z „wypadaniem zapłonów” jest mechaniczny, elektryczny, czy wynika z oprogramowania.
Sieci komunikacyjne – CAN, LIN, FlexRay, Ethernet
CAN i LIN – w serii F i G większość modułów komunikuje się tymi magistralami. Oscyloskop pozwala zobaczyć, czy sygnał różnicowy jest prawidłowy i czy linia nie jest zakłócana przez zwarcie do masy lub zasilania.
FlexRay – stosowany m.in. w modułach DSC, EPS, systemach asystenta jazdy. To bardzo szybka magistrala, gdzie tester pokaże tylko „brak komunikacji”, a oscyloskop pozwoli od razu zweryfikować brak sygnału na jednej z par przewodów.
Ethernet (DoIP) – nowość w serii G i U. Tu każdy problem z komunikacją (np. z modułem HU-H lub kamerami surround view) można potwierdzić, badając oscyloskopem obecność sygnału różnicowego na przewodach.
Weryfikacja pracy ECU w realnym czasie
Oscyloskop pozwala na tzw. real-time monitoring – możemy porównać sygnały wejściowe i wyjściowe ECU i sprawdzić, czy jednostka prawidłowo reaguje. Przykładowo:
Sygnał z przepływomierza / MAP trafia do ECU → oscyloskop pokazuje reakcję sterownika w postaci zmiany wysterowania zaworu doładowania.
W silnikach z adaptacyjnym rozrządem możemy sprawdzić, czy impuls z czujnika wałka natychmiast wywołuje zmianę w sterowaniu elektrozaworem VANOS.
Dzięki temu mechanik nie opiera się wyłącznie na „suchym błędzie”, ale widzi logikę działania całego systemu.
Parametry sygnałów w sieciach komunikacyjnych BMW (CAN, LIN, FlexRay, HSD)
W nowoczesnych BMW serii F, G i U oscyloskop pozwala nie tylko potwierdzić obecność sygnału, ale też sprawdzić, czy ma on prawidłowe wartości. Poniżej podaję typowe parametry, które wykorzystujemy w ADM Serwis podczas diagnostyki:
Magistrala CAN (Controller Area Network)
Poziom napięcia spoczynkowego: ok. 2,5 V na obu liniach.
CAN High: przy transmisji rośnie do 3,5 V.
CAN Low: przy transmisji spada do 1,5 V.
Różnica (differential): ~2 V.
Częstotliwość: w BMW zazwyczaj 500 kbit/s (główne magistrale) lub 1 Mbit/s (np. CAN PT w nowszych modelach).
Magistrala LIN (Local Interconnect Network)
Pojedyncza linia, napięcie spoczynkowe ~12 V (na pracującym silniku).
Podczas komunikacji spada w dół do ok. 0 V (impulsy prostokątne).
Prędkość transmisji: najczęściej 19,2 kbit/s.
Typowe zastosowanie: czujniki deszczu, lusterka fotochromatyczne, sterowniki szyb, czujniki parkowania.
Magistrala FlexRay (stosowana np. w systemach kamer TRSVC, DSC, EPS – czyli układzie kierowniczym)
Napięcie spoczynkowe: ok. 2,5 V na każdej linii.
Podczas transmisji: zmiany do ~3,3 V / 1,7 V.
Prędkość transmisji: 10 Mbit/s.
Przebiegi są bardziej „sztywne” i wymagają dobrej jakości okablowania – każde uszkodzenie ekranu powoduje zakłócenia.
HSD (High Speed Data – sygnał z kamer i radarów)
Transmisja różnicowa o wysokiej częstotliwości (setki MHz).
Oscyloskopem widzimy, czy sygnał w ogóle istnieje (tzw. „burst”), ale pełna analiza wymaga specjalnych analizatorów.

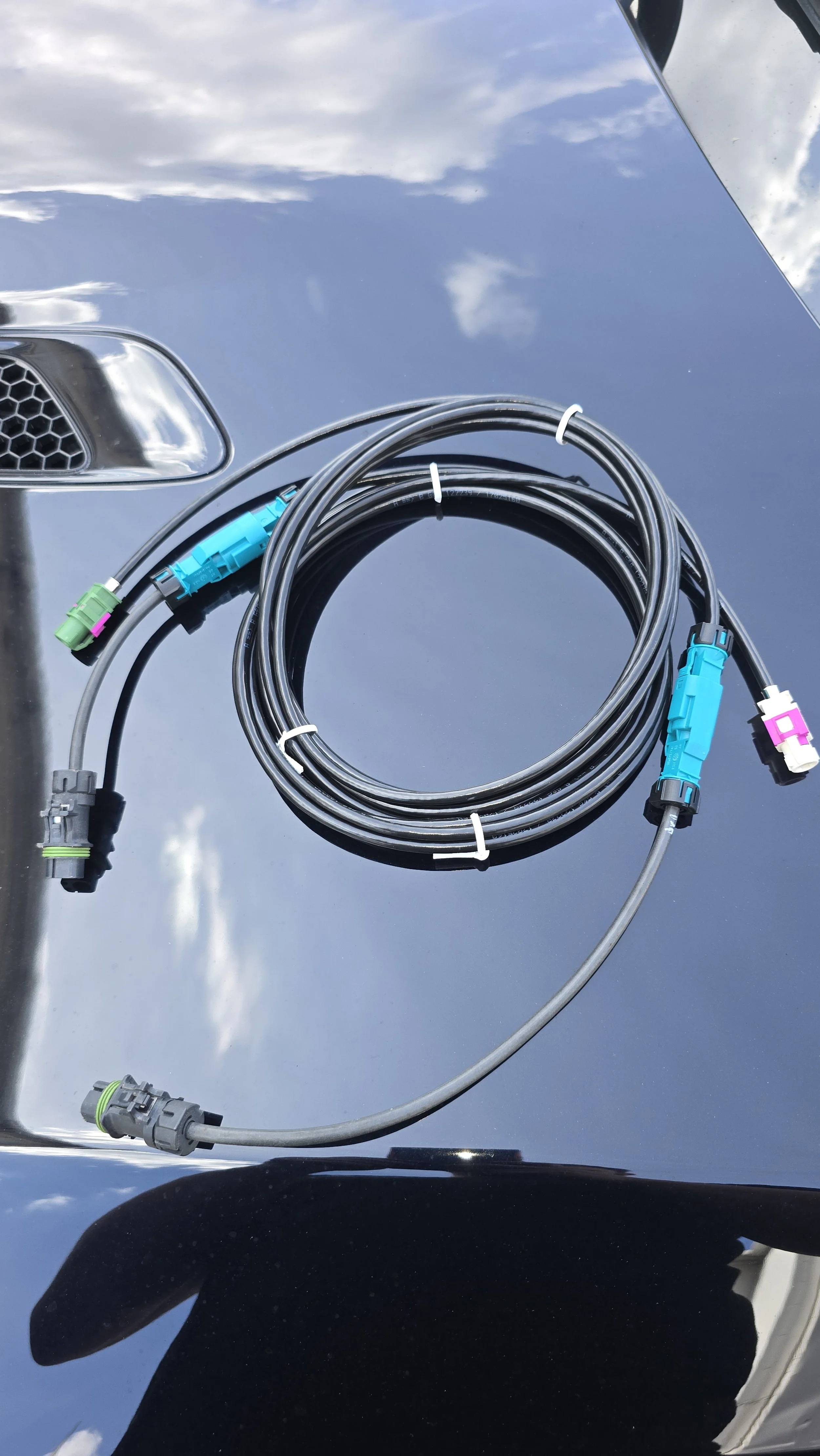

Typowe usterki: brak masy ekranu, uszkodzony przewód koncentryczny, korozja złącza.
Dzięki znajomości tych parametrów możemy szybko wyłapać, czy problemem jest:
brak transmisji,
złe poziomy napięć (np. zwarcie CAN do masy),
przerwa w przewodzie,
zakłócenia od innego uszkodzonego modułu.
👉 W praktyce oznacza to, że w ADM Serwis jesteśmy w stanie określić źródło awarii już na etapie pierwszych pomiarów – co oszczędza klientowi kosztów wymiany sprawnych modułów.
6. Diagnozowanie uszkodzeń po pożarach i zalaniach – rola oscyloskopu w seriach BMW F, G i U
Samochody klasy premium, takie jak BMW serii F, G czy U, coraz częściej trafiają do warsztatów po poważnych uszkodzeniach eksploatacyjnych – zalaniach, pożarach czy kolizjach. W takich przypadkach sama diagnostyka komputerowa zazwyczaj kończy się lawiną błędów o braku komunikacji z modułami. Bez dodatkowych narzędzi łatwo wpaść w pułapkę niepotrzebnej wymiany całych wiązek i sterowników.
Zalania – typowe problemy
Moduły w podłodze (np. BDC, FEM/REM, sterowniki komfortu) ulegają zalaniu nawet przy niewielkim przecieku. Tester pokaże brak komunikacji, ale oscyloskop pozwoli sprawdzić, czy na liniach CAN/LIN są obecne sygnały.
Korozja wiązek – po zalaniu często występują spadki napięć i zakłócenia w transmisji danych. Analiza przebiegów umożliwia precyzyjne wskazanie odcinka przewodu, w którym sygnał zanika.
Pożary i przegrzania
Wiązki w komorze silnika – w serii G20 czy G30 po lokalnym przegrzaniu izolacja przewodów traci właściwości, co prowadzi do zakłóceń sygnałów z czujników. Oscyloskop pokazuje wtedy nieregularne impulsy lub zniekształcone przebiegi, które zdradzają problem jeszcze zanim pojawi się całkowite zwarcie.
Sterowniki umieszczone blisko źródeł ciepła (np. ECU przy kolektorze dolotowym w B58) mogą mieć uszkodzone obwody wejściowe. Oscyloskop ujawnia brak reakcji na poprawny sygnał z czujnika, co wskazuje na uszkodzenie samego sterownika, a nie instalacji.
Jak to działa w praktyce?
Przykładowy przypadek – BMW G30 540i po zalaniu:
ISTA pokazała brak komunikacji z 6 modułami.
Oscyloskopem sprawdzono linię CAN – na jednej z par przewodów sygnał był zanikający i pełen zakłóceń.
Po rozebraniu progów okazało się, że wiązka była skorodowana i pęknięta w jednym miejscu.
Naprawa ograniczyła się do wymiany fragmentu przewodów zamiast całej instalacji, co skróciło czas i koszty naprawy o kilkadziesiąt procent.
Dlaczego oscyloskop jest kluczowy w takich sytuacjach?
Pozwala odróżnić problem modułu od uszkodzonej wiązki.
Umożliwia lokalizację błędu „co do centymetra” zamiast zgadywania na podstawie ogólnego braku komunikacji.
Chroni przed niepotrzebną wymianą drogich sterowników (np. BDC, DME, ZGW), gdy problemem jest tylko wiązka.
7. Parametry sygnałów w sieciach komunikacyjnych BMW (CAN, LIN, FlexRay, HSD)
W nowoczesnych BMW serii F, G i U oscyloskop pozwala nie tylko potwierdzić obecność sygnału, ale też sprawdzić, czy ma on prawidłowe wartości. Poniżej podaję typowe parametry, które wykorzystujemy w ADM Serwis podczas diagnostyki:
Magistrala CAN (Controller Area Network)
Poziom napięcia spoczynkowego: ok. 2,5 V na obu liniach.
CAN High: przy transmisji rośnie do 3,5 V.
CAN Low: przy transmisji spada do 1,5 V.
Różnica (differential): ~2 V.
Częstotliwość: w BMW zazwyczaj 500 kbit/s (główne magistrale) lub 1 Mbit/s (np. CAN PT w nowszych modelach).
Magistrala LIN (Local Interconnect Network)
Pojedyncza linia, napięcie spoczynkowe ~12 V (na pracującym silniku).
Podczas komunikacji spada w dół do ok. 0 V (impulsy prostokątne).
Prędkość transmisji: najczęściej 19,2 kbit/s.
Typowe zastosowanie: czujniki deszczu, lusterka fotochromatyczne, sterowniki szyb, czujniki parkowania.
Magistrala FlexRay (stosowana np. w systemach kamer TRSVC, DSC, EPS – czyli układzie kierowniczym)
Napięcie spoczynkowe: ok. 2,5 V na każdej linii.
Podczas transmisji: zmiany do ~3,3 V / 1,7 V.
Prędkość transmisji: 10 Mbit/s.
Przebiegi są bardziej „sztywne” i wymagają dobrej jakości okablowania – każde uszkodzenie ekranu powoduje zakłócenia.
HSD (High Speed Data – sygnał z kamer i radarów)
Transmisja różnicowa o wysokiej częstotliwości (setki MHz).
Oscyloskopem widzimy, czy sygnał w ogóle istnieje (tzw. „burst”), ale pełna analiza wymaga specjalnych analizatorów.
Typowe usterki: brak masy ekranu, uszkodzony przewód koncentryczny, korozja złącza.
Dzięki znajomości tych parametrów możemy szybko wyłapać, czy problemem jest:
brak transmisji,
złe poziomy napięć (np. zwarcie CAN do masy),
przerwa w przewodzie,
zakłócenia od innego uszkodzonego modułu.
👉 W praktyce oznacza to, że w ADM Serwis jesteśmy w stanie określić źródło awarii już na etapie pierwszych pomiarów – co oszczędza klientowi kosztów wymiany sprawnych modułów.
8. Podsumowanie
Zaawansowana diagnostyka elektroniki BMW w oparciu o oscyloskop i narzędzia dedykowane do magistral CAN, LIN czy FlexRay to dziś nie luksus, a konieczność. Nowoczesne modele z serii F, G i U pełne są modułów sterujących, które komunikują się ze sobą w czasie rzeczywistym – a każda przerwa w tej komunikacji może oznaczać poważny problem.
Dzięki doświadczeniu ADM Serwis w pracy z trudnymi przypadkami – od zalanych sterowników, przez uszkodzone wiązki pożarowe, aż po błędy po nieudanych naprawach blacharskich – jesteśmy w stanie nie tylko zdiagnozować problem szybciej niż konkurencja, ale przede wszystkim rozwiązać go trwale. Wspieramy się profesjonalnym sprzętem, który pozwala nam zobaczyć to, co niewidoczne w standardowej diagnostyce komputerowej.
Jeżeli Twój BMW lub MINI zmaga się z trudnym do uchwycenia problemem elektronicznym – od błędów komunikacyjnych po nagłe wyłączanie się modułów – nie czekaj, aż awaria sparaliżuje samochód.
